Kreakawa estrena colaborador y lo hacer por todo lo alto. Licenciado en Física, nos desafía con sus “inventos”, experimentos y creatividad!! Damos la bienvenida a Kico Calvillo!! (Y lo que nos queda que aprender con este monstruo!!)

En mi primer post, os mostraré como construir una pérgola paso a paso y el precio de la misma para que os hagáis una idea de por cuánto os puede salir.

Materiales:

  • 5 vigas de madera de 11 x 11 x 450 cm. Tres serán los postes y dos para la viga frontal sobre la que reposarán los cabrios.  (Al final me ha sobrado 1 y media que las usaré para ampliar donde está la piscina)
  • 11 vigas de madera de 5 x 10 x 450 cm
    • Dos serán la viga que va en la pared sobre la que se apoyarán los cabrios en la pared
  • 3 Bases 12×12 para postes de pérgola. (hubiese sido mejor 11×11 como las vigas pero no los he encontrado

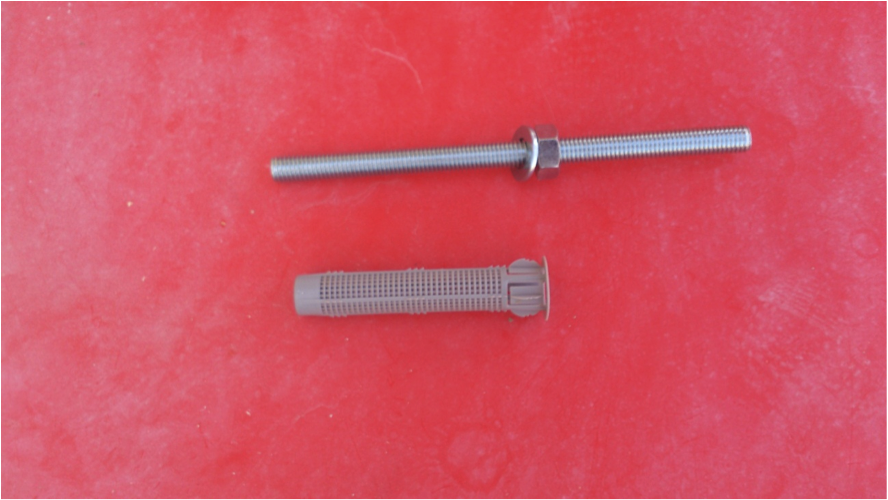

  • 8 Tacos de 16 para taco químico para coger las dos vigas a la pared y 8 varillas de 10 con arandela y tuerca para cogerla
  • 12 Tornillos barraqueros de 10 para coger las bases a l suelo de hormigón
  • Broca de 10 y 16 para hormigón
  • Bote de taco químico
  • 8 escuadras pequeñas para dar fuerza a la estructura de vigas con sus tornillos
  • 4 tornillos 8×200 para unir viga con frontal
  • 18 tornillos 8×160 para unir cabrios a estructura.
  • 12 Tornillos de 4,5 cm para fijar los postes a los herrajes del suelo
  • Lija de 60 y 220
  • Dos rodilletes para pintar
  • Pintura protectora para madera



La madera que vamos a usar es pino Vizcaya que, para mi que no entiendo de madera, era de las más barata. El metro cúbico de madera costaba 350€ + IVA, por lo que la madera nos ha costado en total 215 €, para construir una pérgola de 8 metros de largo por 4,3 m de ancho, teniendo en cuenta la caída. (Como me ha sobrado voy a ampliar hasta los 12 metros de la fachada, y me faltará comprar 4 cabrios más)

El resto de los materiales nos han salido por otros 140 €, en total 355 € por un pedazo de pérgola, más de cinco veces menos de lo que me cobraban por hacérmela. Supongo que la madera sería de otro tipo y se adaptaría mejor, pero buscábamos una pérgola barata para tener sombra en verano.



PREPARADO DE LA MADERA

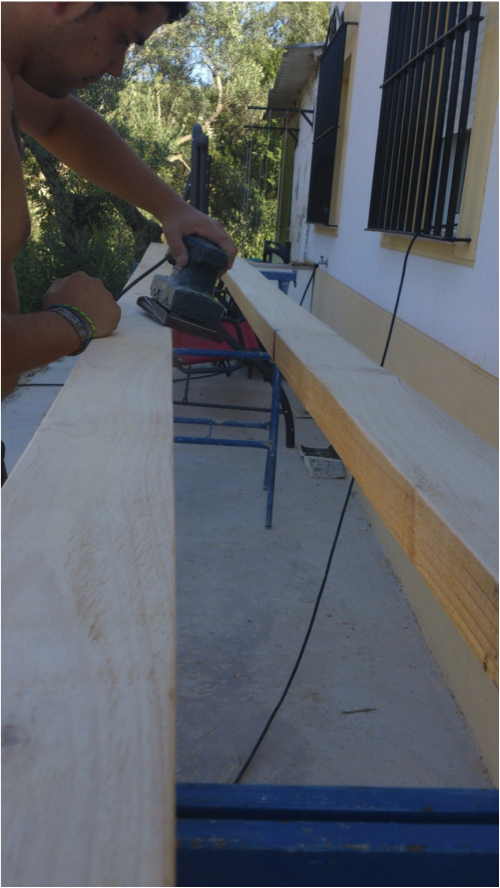

Lo primero que hemos hecho ha sido lijar toda la madera con lija de 60 para quitar imperfecciones.

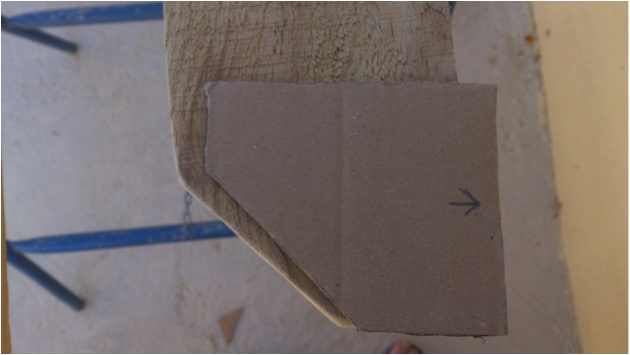

Después, hemos cortado los cabrios para darle un poco de forma final. Para ello hemos hecho una plantilla con cartón para  que todas tuviesen la misma forma.

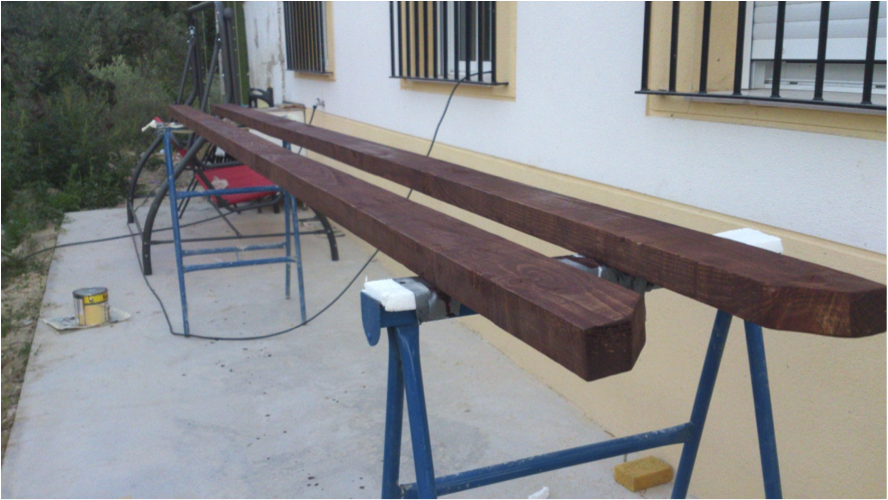

Hemos cortado las columnas a 2,25 metros y hemos pintado toda la madera con pintura protectora para exterior.



CONSTRUCCIÓN DE LA PÉRGOLA

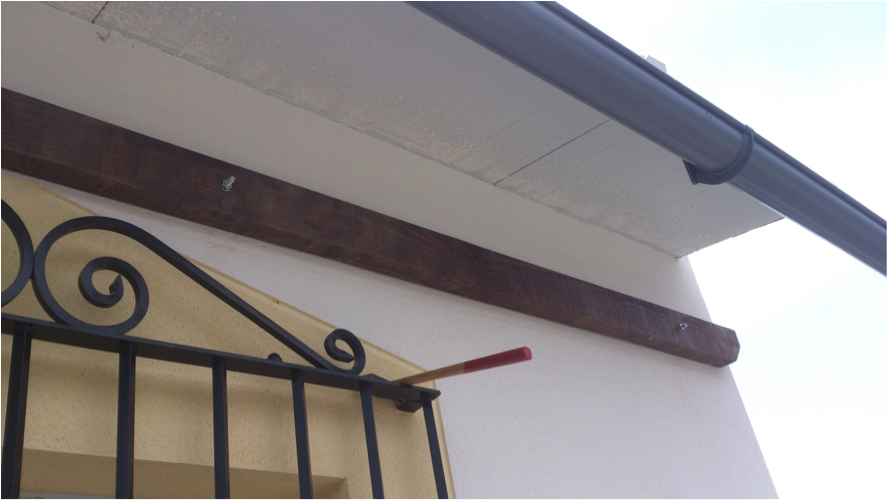

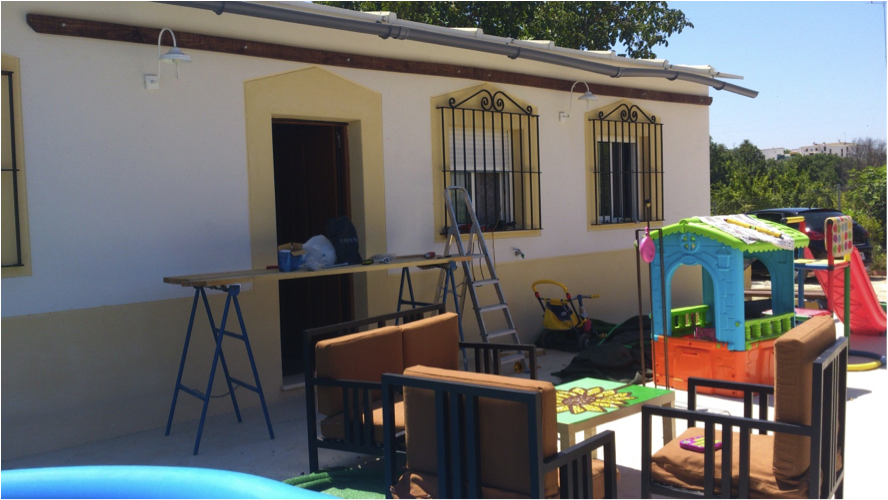

Lo primero que hemos hecho ha sido preparar los listones que irán a la pared y sujetarán a los cabrios.

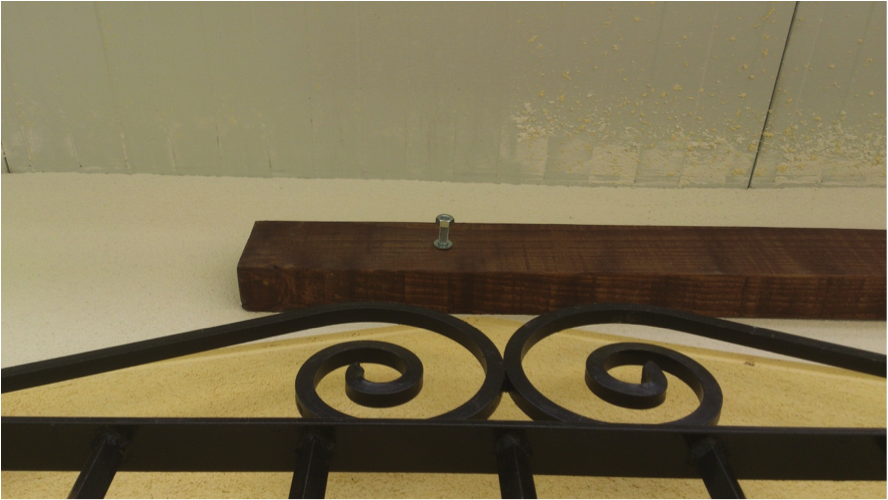

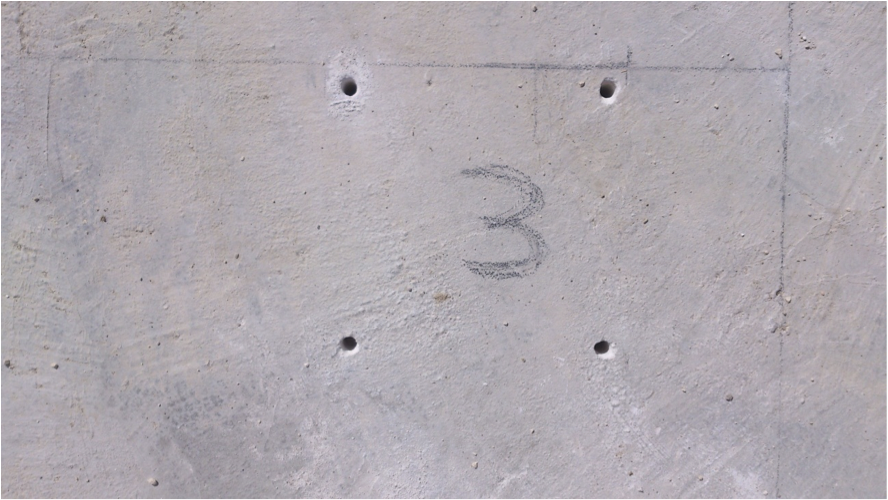

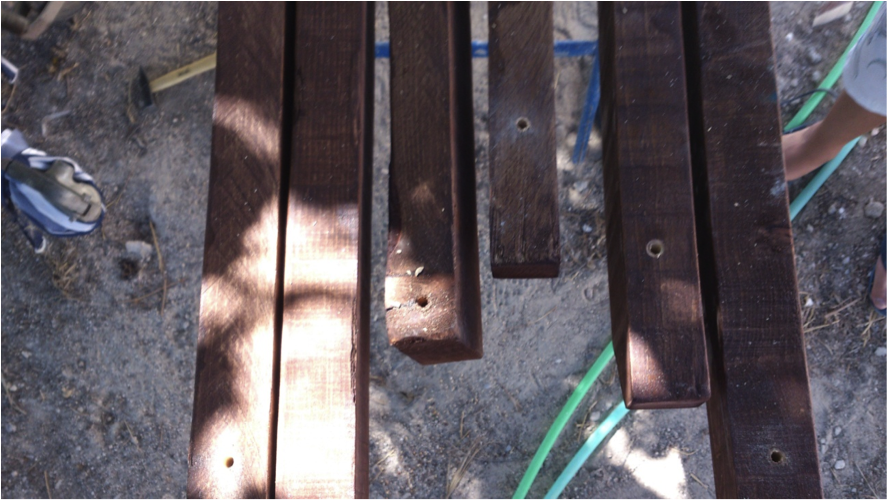

Para ello les hemos hecho 4 agujeros con broca de 12 para madera y las fijaremos a la pared con tacos de 16 y varillas roscadas de 10 con arandela y tuerca, todo ello fijado con taco químico para que aguante bien el peso.

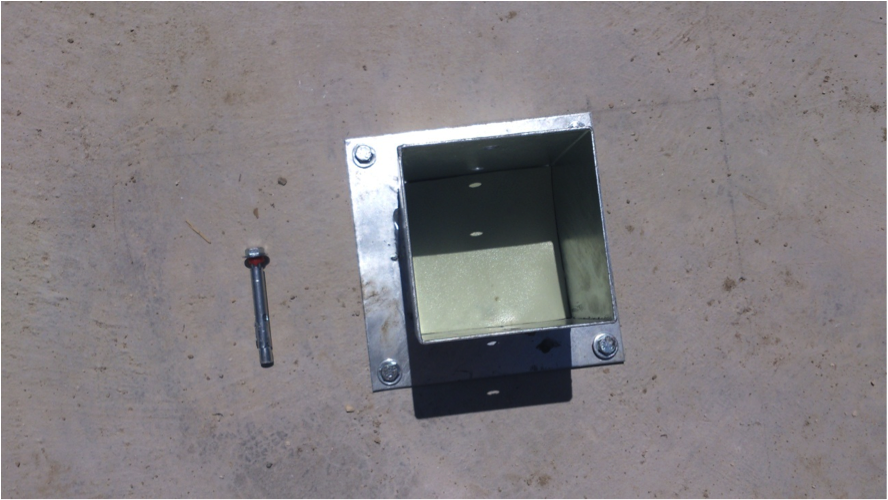

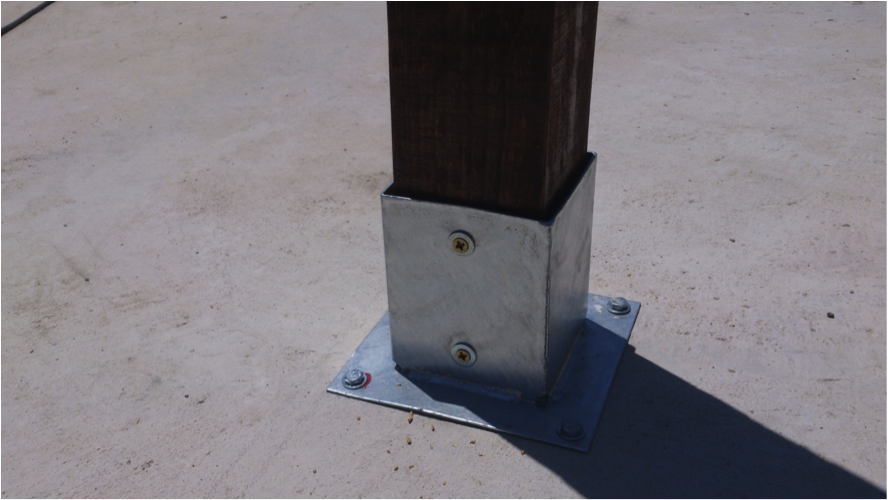

Después preparamos los soportes de los pilares. Para ello taladramos el hormigón con broca de 10 y los sujetamos con tornillos “barraqueros” de 10 (o como se llamen que se abren al apretarlos) y se fijan al suelo.

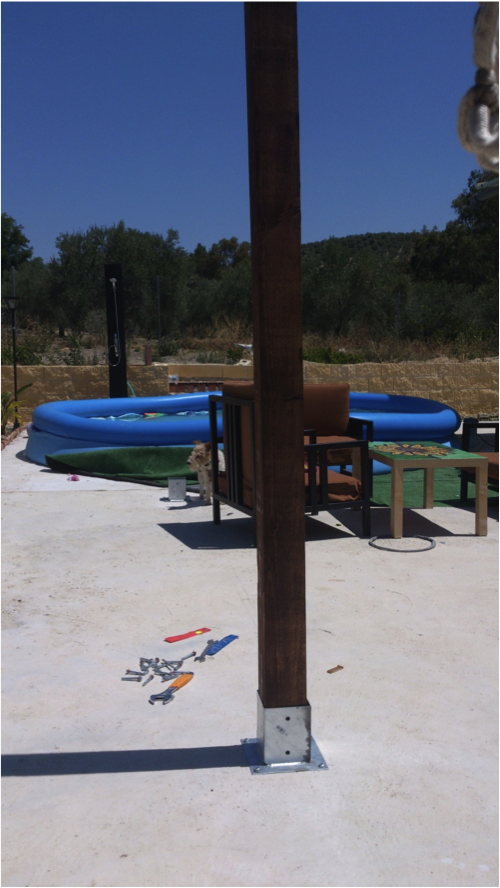

Ahora empezamos a poner los pilares intentando dejarlos los más verticales posible, aunque cuando pongamos la viga horizontal delantera y los cabrios es cuando debemos dejarlas bien.

Para fijar las al soporte usamos 4 tornillos de 4,5 cm de madera con arandela.

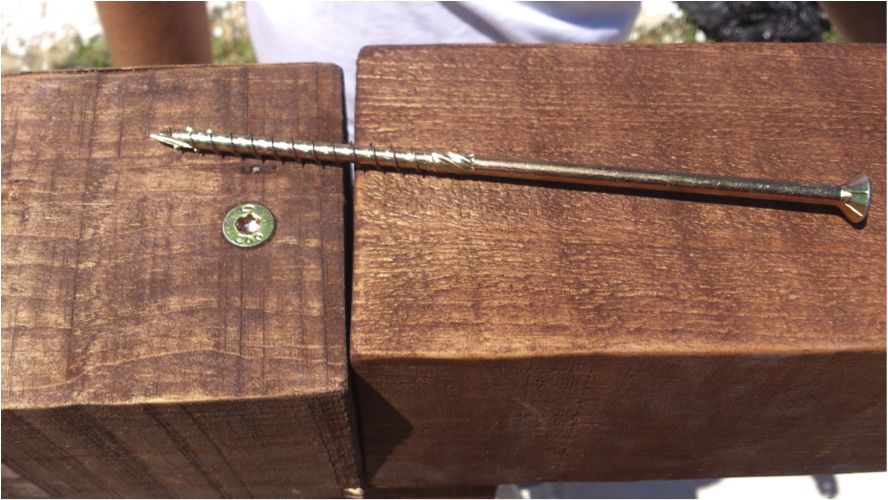

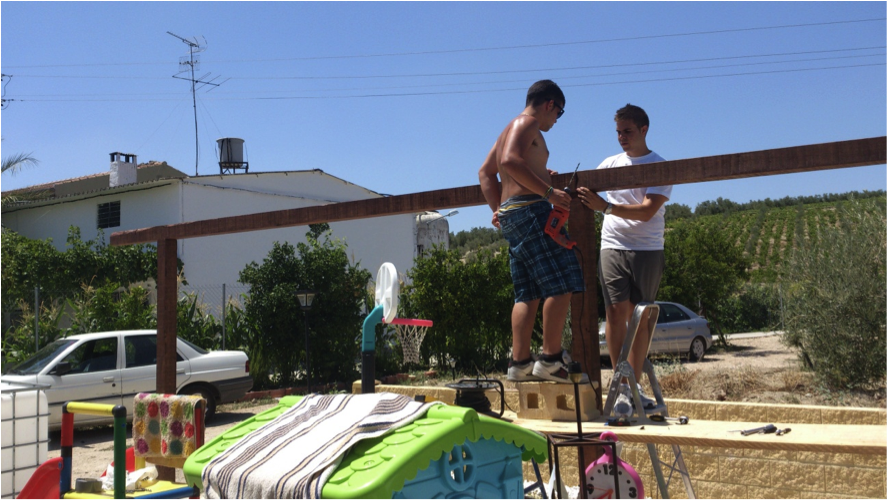

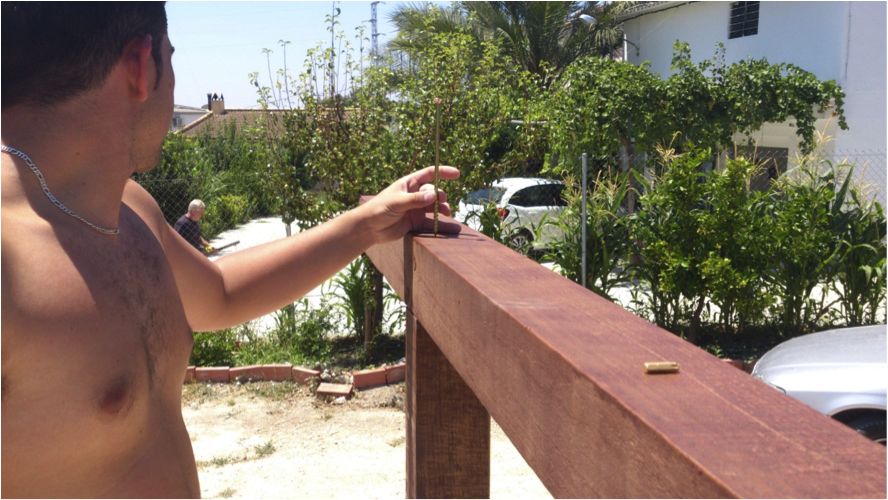

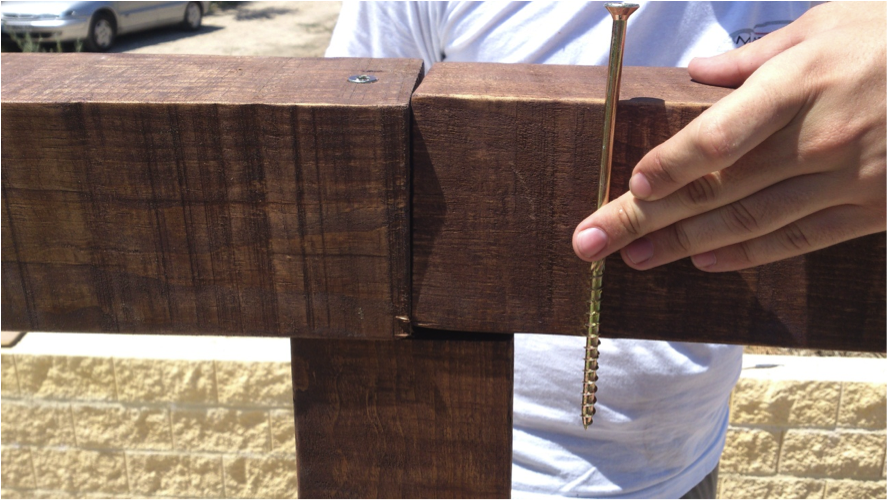

Ahora nos toca montar la viga frontal y la sujetamos a las verticales con tornillos 8×20 (un tornillo por viga y en la central que unimos dos, uno a cada una). Eran unos tornillos un poco especiales. Os ponemos las fotos. Para ayudar a que entraran taladramos los agujeros en la viga frontal con broca de 5.

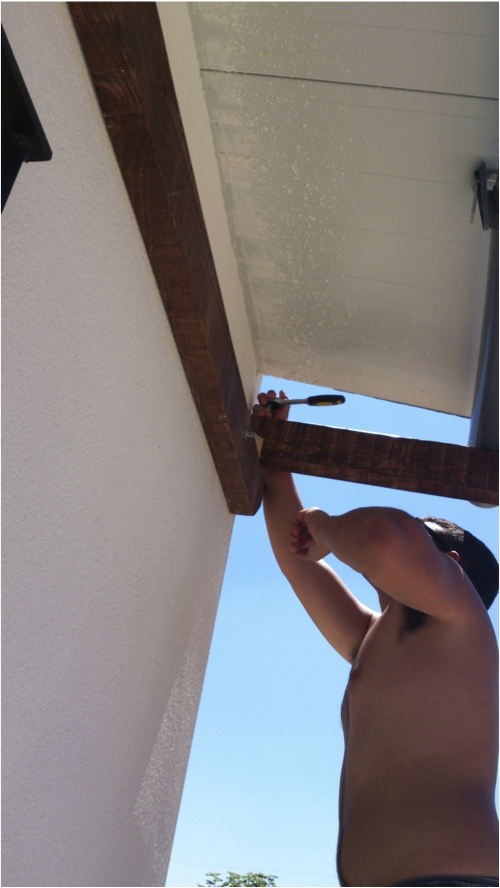

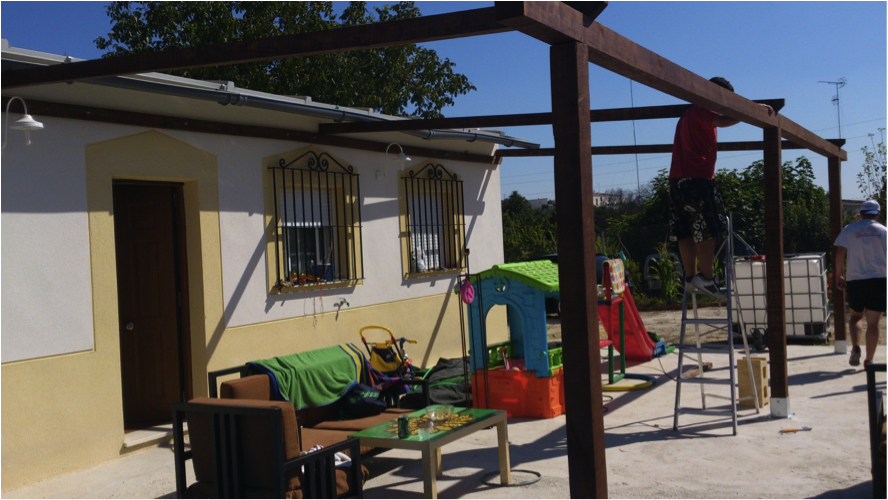

Después empezamos con los cabrios que irán sobrepuestos a las vigas que hemos fijado a la pared y a la viga frontal que acabamos de colocar sobre los postes. Usamos unos tornillos similares de 8×16 y taladramos éstos también para ayudar un poco.

Y empezamos a distribuir los cabrios. Los distanciamos unos 95 cm unos de otros aproximadamente.

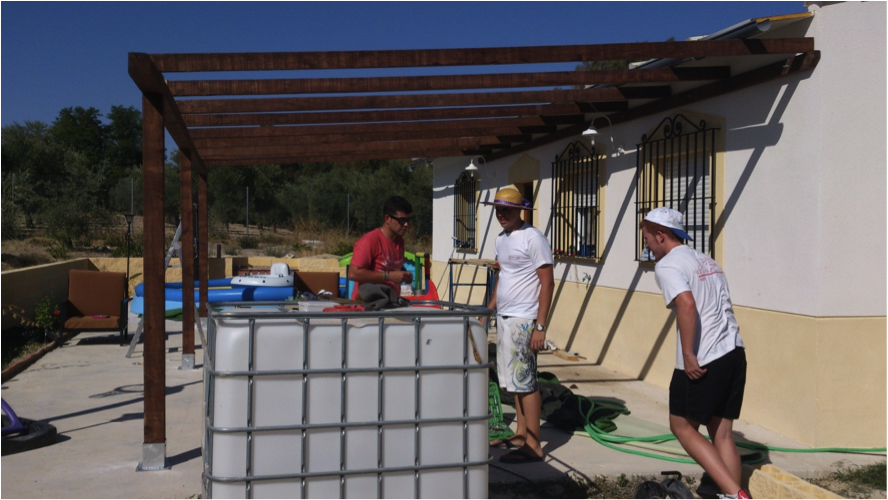

Y terminamos el trabajo. Una pérgola de 8 x 4,5 metros, por 360 € aproximadamente.

Falta por cortar la frontal para darle forma a la terminación, que no quisimos cortarla antes para ver cómo quedaba, volver a lijar todo con lija fina y dar otra mano de pintura para proteger bien la madera.

Cuando termine el verano y desmonte la piscina terminaremos la parte que falta.

El tiempo total empleado en cortar,  lijarla y pintarla ha sido de unas 6-7 horas y el montaje otras 4-5 horas, así que en uno o dos días cualquiera puede construirse una pérgola con la ayuda de unos pocos amigos, cerveza fresca para aguantar el calor y barcacoa para reponer fuerzas.

Gracias a Manolo, que se achicharró sin camiseta, a Ismael que estaba monísimo con su sombrero y a Antonio que acabó con su cogote pidiendo nívea a gritos, por montarme la pérgola, porque yo con las fotos al final no di palo al agua.

Os dejo un video del proceso:
